Optimiser la ventilation

fait par Atarien le 24 Décembre 2000


Untitled Document

Nous allons etudier aujourd'hui un sujet abordé par tout le monde, je veux bien sur parler de la ventilation..En effet en plus d'etre decoratif, un mod se doit d'etre fonctionnel..Je vais donc vous expliquer ici seulement de la theorie, car en effet seule la pratique, en faisant des mesures avec un thermometre, permet une relle optimisation..Assez discuté, commencons :

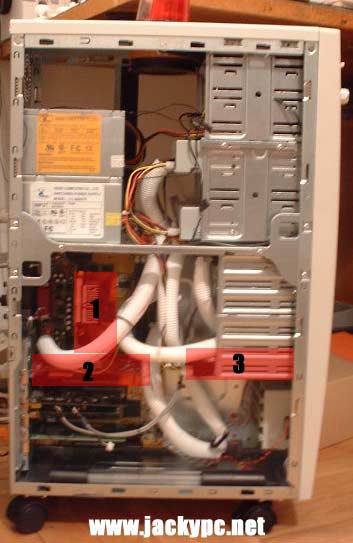

Nous allons en 1er temps etduier les sources de chaleurs;..Cela peut paraitre evident, mais cela merite quand meme reflexion.

1 La source principale est bien sur le Processeur, la principale source a dissiper.

2 Il veins ensuite la carte graphique, dans mon cas, c'est une vrai fournaise (65° sur le radiateur sans ventilo de ma TNT2 16Mo)

3 Et enfin le disque dur, qui ne degage une faible quantité de chaleur par rapport au autres, mais tout de meme pas negligeable...

Non represntés sur ce dessin, nous avons les tres faibles degagemnts, comme les processeurs de cartes sons, les neons etc

Le but de toute ventilation est d'aspirer de l'air frais, cet air va voir sa temperature augmenter, pour enfin etre expulsé vers l'exterieur. Je vais donc découper mon "éxposé" en 5 parties, comme indiquées sur la photo.

Note, je designe par "apsiration" (intake) un ventilateur qui preleve de l'air a l'exterieur du boitier pour l'introduire dans celui ci, et "extraction" (out take)le phenomene inverse..

1 L'ideal est donc d'avoir un ventilo en aspiration , a la facade du boitier...N'importe quel boitier possede une "cage" pour cet emplacemnt, mais il peut etre utile de decouper la facade en plastique pour assurer une ventilation optimale...Nous pouvons placer ici un 8cmsur 8cm , ou meme mieux, un 12*12cm.

2 Un ventilo placé "derriere" le CPU peut etre tres utile pour dissiper la chaleur de celui ci...Il devra donc expulser l'air vers l'exterieur...Certains boitiers comme les Aopen possedent un emplacement d'origine, mais vous pouvez tres bien le faire vous meme, comme indiqué dans ce guide.

3 Des ventilos en haut d'une tour maxi permettent un refroidissemnt general de celle ci, meme si cela n'a pas d'impact direct sur la temperature du CPU. Il existe dans tous les boiters des emplacemnts vers l'arriere, mais vous serrez obligé d'en faire pour le dessus..

4 Le ventilo de l'alim est assez important, en effet il degage la forte chaleur du bloc alim....Il est obligatoire de le metre en extraction, en effet, meme si une position en aspiration diminue le bruit, cela va diminuer aussi la durée de vie de votre alim ;)

5 Enfin, les fameux "Blowholes". En effet meme si la traduction literale signifie les "trou qui soufflent", il desigent en general les ventilos de facade laterale, en aspiration ou extraction....Il n'existent quasiment jamais en "serie" sur les boitiers, il vous faudra donc sortir la scie sauteuse...

Pour conclure, je vous conseille une fois l'emplacemnt decidé, d'essayer les 2 possibilitées (extractions ou aspiration), car les perfs diferent selon les config, meme si, en general, l'aspiration est meilleur pour les ventilos "type" 1 5, et l'extraction pour les 2 3 et 4.

Pour réagir, utilisez notre forum. Pour des questions particulières, mailez moi sur atarien@altern.org
