Mod Totor

fait par Totor le 26 Janvier 2002


Mon mod (noir et blanc)

Salut !!! Je suis Totor

Voici mon premier mod réalisé sur un boitier ordinaire... Je tenais à dire que le tout ne m'a personellement rien couté ! ( à part le 'vrai' hardware )
C'est que de la récup ! De plus mon père est prof de techno donc y'a pleins de composants à la maison !!!


Description de l'ordinateur:

- Athlon ThunderBird 1000 mhz
- Carte mère Elitegroup K7S5A sis735 agp4x / 5pci / 1amr / 2sdram / 2ddram-256 mo sdram 133
- GeForce 2 pro 32 mo ddr sortie tv WinFast
- Disque dur Western Digital 40 go 7200/tm udma 100
- Disque dur Matrox 10 go 7200/tm udma 66
- Lecteur de DVD 12x/40x Sony
- Graveur Acer 12x/8x/32x
- Carte son Hercule Muse XL
- Modem interne 56000 bt
- Carte réseau Ethernet Edimax 10/100 mbps
- Ecran Acer 54eL 15 pouce !!!!!!!
- Boitier de base comme le premier mod d'Atarien


Et maintenant les modifications !
Désolé y'a qu'une photo by night, car mes lumières ne crachent pas assez pour être suffisament visible... mais en vrai c'est bien !
Je donne les températures maintenant :

cpu en action 38 °
carte graphique en action 35°
température ambiente 27°

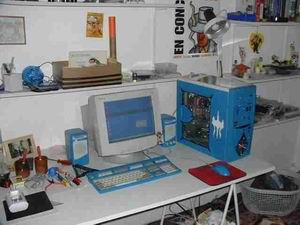

D'abord une petite vue d'ensemble:

Vous pouvez constater la teinte plutôt bleuté de l'ensemble, et le bordel sur mon bureau par ailleur rangé pour l'occasion !
L'oeil exercé du jacky aura remarqué le reflet sur le haut de l'unité centrale... mais nous y reviendrons !

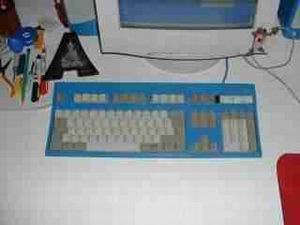

Une petite photo du clavier peint à la bombe aréosole.
Petit détail à gauche des leds, une partie en noir car la peinture bleu s'est décollée...

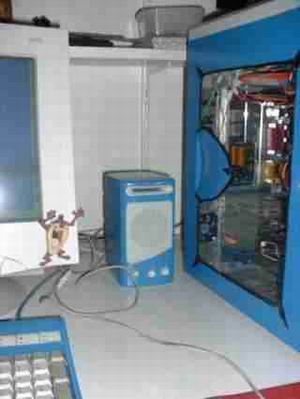

Une des enceintes, bleue comme le reste.



<

Intéressons-nous à l'unitée centrale.

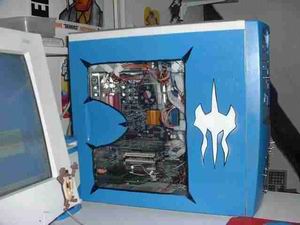

D'abord le coté gauche :

Vous pouvez appercevoir :
- La vitre en pléxi ( récupe ) et le joint qui l'entoure réalisé avec du cable téléphone !
- L'intérieur du pc... ( forcément ! )
- Le petit symbole ( qui a dit qu'il était moche ?!!! ) en blanc ( pochoir + bombe aréosole ) cerclé de noir ( stylo pour ecrire sur les cd )
- Les coins de la vitre en pointe noir ( toujours le fameux stylo pour cd ! )

Ensuite le coté droit :

Pas grand chose à part le même symbole que de l'autre coté...

Une belle vue de face :
Le tout a d'abord été peint en bleu, puis les détails rajouté avec le stylo noir (encore !)
On y aperçoit ma souris toute de bleu vétu ! Y'a un petit trou sur l'arriére car il y a une petite led verte qui donne beaucoup de charme à mon mulot !

<

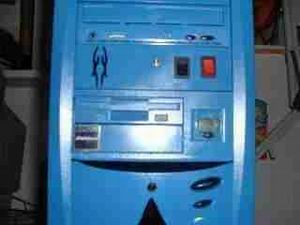

Voici les détails du haut :

Sur la gauche au milieu un petit sticker AMD (gratos, merci jacky pc !).
Sur la droite horloge digitale avec son bouton pour le retro éclairage vert (c'est une veille montre démontée !).
En haut le bay bus, avec (de gauche à droite) :
Le cycle de "lanfeust des étoiles" pour les amateurs de BD !
-Un intérrupteur pour la lumiére rouge intérieur.
-Un autre (noir) pour le ventillos devant les cartes pci et la carte agp.
-Un autre (rouge) pour le ventillos à l'arriére.

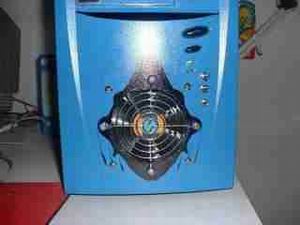

Voici les détails du bas :
Le blowhole avec une joli grille récupérée sur un vieille alim ! et un ornement noir réalisé avec le stylo pour cd !
Trois interruputeurs (de bas en haut) :
-Lumiére verte ou rouge ou sans (3 positions) dans la pc double
-Ventillo du blowhole
-Lumiére rouge dans le plexi du haut



Enfin la vue de haut :
Le reflet de la vue d'ensemble est du à une jolie plaque de plexis fixée à l'aide de "pâte à fixe". Celle-ci est éclairée (en quelque sorte) par trois leds (0.3 mm) placées à l'arrière de la vitre. En bref voila se que ça donne dans le noir :

Sympatique non ?

L'interrupteur est le troisième en partant du bas de l'unité centrale. Le tout fonctionne en circuit indépendant de l'alimentation, sur une pile 9 volt placée dans le boitier. L'interrupteur sur le haut de l'unité centrale commande les trois leds jaunes que l'on distingue péniblement sur le haut de la façade.
C'est un circuit lui aussi indépendant.

Passons aux détails de l'intérieur.
Une petite vue générale pour commencer :

Premiére constatation, au centre c'est clean mais sur les cotés c'est le bordel, que du reste, on ne voit pas à travers la vitre !
On remarque aussi que les nappes sont réduites (rondes mais dépourvu de gaines). Je les planque derrière le support pour disques durs.
Tous les cables sont maintenus sur les parois par du scotch d'électricien (isolant)

Y'a 5 ventillos :
- Deux pour le blowhole ( les deux de 10cm de diamètre récupe sur des vieilles alim ) qui aspirent en façade ( aspirent trés bien d'ailleur ! ils tirent la fumée d'une clope à 20 cm devant eux ! ). ( un seul de visible sur la photo, c'est le deuxiéme, l'autre est dans la façade... )
- U n dans la continuation du blowhole (8 cm récupe sur une vieille alim) fixé par deux équaires en métal ( terme de bricoleur ! )
- Un autre (4 cm récupéré sur un vieu pc) sur l'arrière en bas qui chope la chaleur des cartes pci et agp.
- Celui du processeur qui est un Global Win FNP50 à double roulement a bille pour une vitesse de 6400/tm trés bruyant ! mais efficace ! ( plus celui de l'alim ça fait 6)

Le tout est assez bruyant mais je peux les couper (sauf celui du cpu)
Pour avoir tout le jus nécessaire j'en prend un peu partout ( 2 sur la carte mère, 3 sur l'alim...)
Sur la dernière photo on remarque un petit circuit imprimé. Y'a 6 leds dessus (3 rouges - 3 vertes) que je commande en façade, et qui est alimenté sur la carte mère je l'ai récupéré sur un vieux pc...

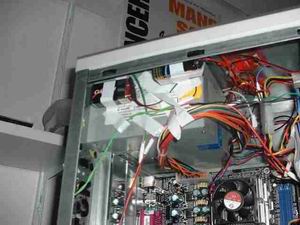

Pour finir, le plus gros de la lumière intérieur :

Sur la droite en haut on apperçoit difficilement 2 circuits imprimés, sur chacun d'eux, il y a 3 leds hautes luminescences rouges. Elles sont alimentées par deux piles R9 (9 volts) qui sont fixées sur l'alim juste à gauche le tout est contrôlé par l'interrupteur de gauche sur la baybus.
En fait à la base les circuits imprimés sont des "brassards lumineux" fait par les sixièmes de mon père et qui n'ont pas été acheté en fin d'année !
La pile tout à gauche est celle qui alimente la palque de pléxis du haut.

Ah oui j'oubliais, les yeux exercés des jackys que vous êtes tous comme moi ! pourraient en cherchant bien trouver une petite lampe style "lampe USB" (sauf que la mienne est sur com1) présente sur 5 photos.

Merci pour cette lecture ! et surtout merci au site Jacky pc !
