Avant de commencer, je vais vous expliquer la definition d'un Baybus et d'un Fanbus.

Cliff anderson, un americain, "inventa" ces 2 montages, et leurs donna ces noms.."FanBus", avec le mot fan est donc a propos des ventilateurs..Il permet a l'aide de borniers a pinces , de connecter les ventilos tres facilement.....Vous pouvez donc utiliser des ventilos avec des fils denudées, donc plus de problemes de prise d'alim type disque dur et de fils inutiles dans la tour..

Le Baybus est un autre montage, qui peut, comme dans cet exemple, etre couplé au Fanbus..Le baybus est un paneau de controle des ventilateurs composé d'interupteurs et/ou de rehostats. Les interupteurs permettent habituelement, de "switcher" entre du 12V, tension d'origine, a du 5, 7 ou 0V, afin de reduire la vitesse de rotation, et donc le bruit. Les rheostats permettent d'inserer une "resitance variable" ce qui va aussi faire varier la tension...Dans cet exemple je vais uniquement decrire un Baybus/Fanbus a rheostats, car je trouve les rheostats beaucoup plus souples, en effet vous pouvez regler la tension dans une gamme de 2V a 11V environ..

Maintenant, commencons la pratique...

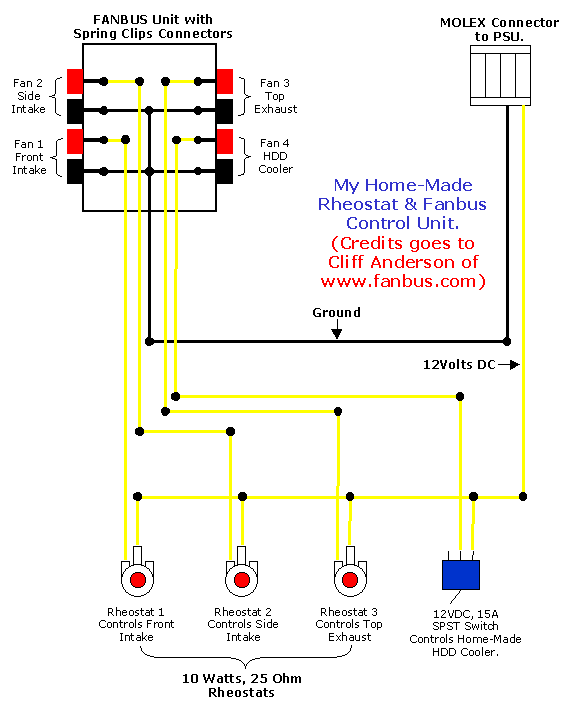

Voici un schema assez clair d'un baybus a rehostats, il provient du site novateur, www.fanbus.com.

Comme un dessin parle mieux qu'un long discourt, je vous laisse contempler le schema;...

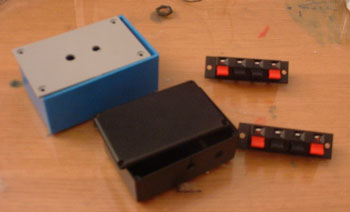

C'est bon ? tout est compris ? Nous pouvons donc commencer la fabrication du Fanbus. Qui poura, si souhaité, etre integré dans un baybus...Vous avez besoin d'un boitier, de 1 ou 2 borniers a HP selon le nombre de ventilos, d'une prise molex (type disque dur), de fil et d'un fer a souder...

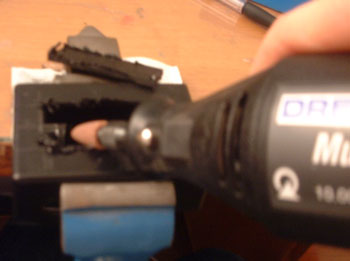

Pour commncer il faut decouper une ouverture au dremel par exemple, pour passer les pattes des borniers.

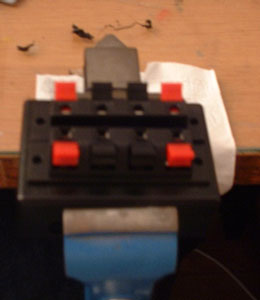

Il suffit de coller ou viser les borniers,

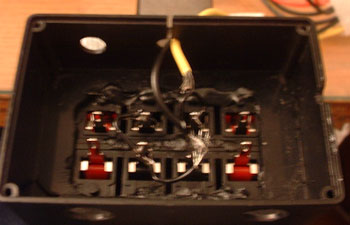

Et de retourner le tout....Si vous utilisez le fanbus seul, vous pouver relier toutes les masses et les fils 12V ensembles, mais si vous voulez controler chaque ventilos avec un baybus, vous pouvez seulement relier les masses ensembles (Voir schema) La prise molex avec ses fils va donc se connecter sur le bornier..Rappel : Le jaune d'un prise molex est le 12V, le noir est le 5V et les 2 noirs sont la masse...

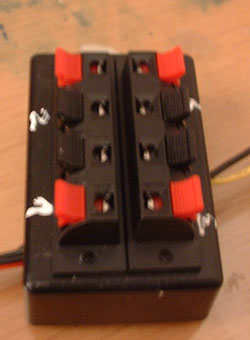

Une fois toutes les soudures faites, il suffit d'indexer chaque bornier avec un numero.

Le fanbus est donc terminé...En 2eme partie de ce guide, je vous expliquerai comment fabriquer un Baybus, en utilisant ce fanbus...

Pour plus d'informations, vous pouvez visiter le tres bon site www.fanbus.com ou bien poster votre question sur le forum.

Ou encore, me mailer : Atarien@altern.org
