Salut !
  Je tiens tout d'abord à remercier Jacky-pc pour m'avoir fait découvrir
  le tuning pc et m'avoir donné envie de m'y mettre.
Voilà donc mon premier mod, ça faisait longtemps que je voulais
  changer de boîtier et j'en ai trouvé un qui me plaisait beaucoup
  comme base. C'est un Morex X828 (ou qq. chose comme ça) avec une alim
  300w et une partie de la façade translucide ; mais je trouve surtout
  qu'il a de la gueule :-).
  En voyant cette façade bleu-vert translucide, j'ai tout de suite pensé
  l'éclairer. Puis évidemment faire les indispensables "blow-holes"
  avec de belles-grilles-chromées-qui-en-jettent , et un fanbus avec des
  switchs à bascule. J 'ai aussi remplaçé toutes les diodes
  du boîtier et des racks par de belles bleues.
  Je vais détailler ces opérations dans ce descriptif, sauf pour
  les "blow-holes" puisque je n'ai pas pris de photos, et de toute façon
  ce n'est pas très original...
I. La lumière
Je pensais au début faire une fenêtre sur le coté, mais
  c'est trop le foutoir à l'intérieur, vu le nombre de périphériques.

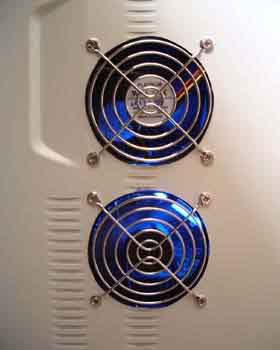

  Mais j'ai quand même mis un néon bleu dedans pour que ça
  éclaire par les trous de ventilos (blow-holes). ça donne un bon
  effet :

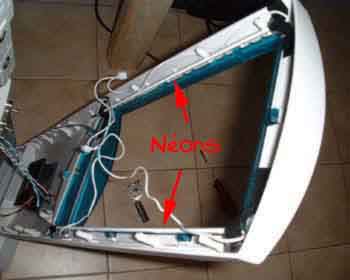

 Mais le principal, ce sont les deux néons de chaque coté de
  la façade. Ce sont des néons bleus très fins (Ø
  2mm environ) que j'ai trouvé dans une boutique d'éléctronique
  pour 100Frs pièce. En démontant la façade, j'ai réussi
  à les loger entre le boîtier a proprement parler (en tôle)
  et la façade (en plastique). Il y a en effet un vide d'a peu près
  un centimètre.

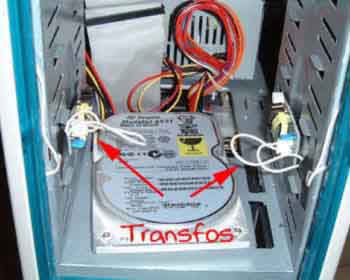

  Il y a un transfo. fourni avec, qui transforme le 12.0V du pécé
  en "je ne sais pas trop quoi" alternatif. Comme vous pouvez le voir
  sur les photos, j'ai fixé les tranfos de chaque coté dans la seule
  baie de "libre" qui acceuille aussi le fanbus, en prenant soin de
  bien les isoler avec du scotch, sinon au contact de la tôle du boîtier
  (qui est à la masse) ça fait des étincelles :-)).

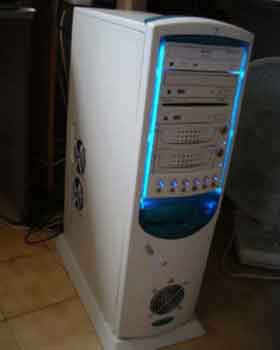

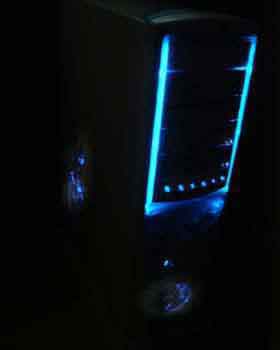

Et voilà ce que ça donne :

II. Les diodes
Pour que tout aille bien ensemble, j'ai changé les deux
  led du boîtier (témoins HD et power ) rouge et vertes par des bleues.
  J'ai aussi changé celles des racks (verte et jaune) aussi facilement.

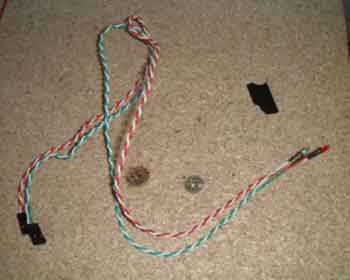

  Y'a juste à les remplacer. J'ai trouvé les diodes bleues (3mm
  pour le boîtier et 5mm pour le fanbus) chez séléctronic
  (vente en ligne) à ..... 15Frs pièce !!! hé oui, le fun

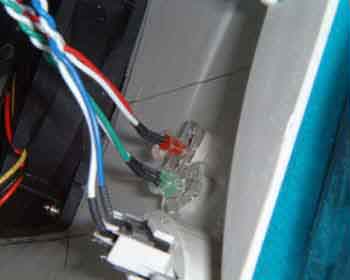

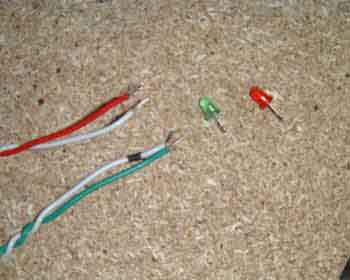

  n'a pas de prix mais quand même ! Bon, il faut donc démonter la
  façade, retirer les leds en place qui sont (mal) collées.

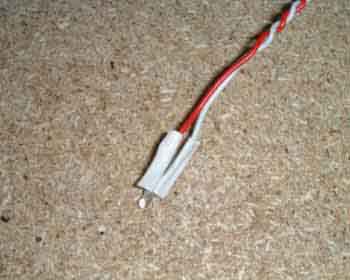

Puis virer la gaine thermo-rétractable, déssouder
  et ressouder. (le fil de couleur est le plus +). On peut utiliser de la gaine
  thermo-rétractable pour isoler (super-cher) ou du bon vieux scotch (pas
  beau, mais on s'en fout, ça se voit pas :-)

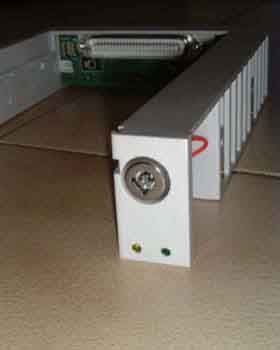

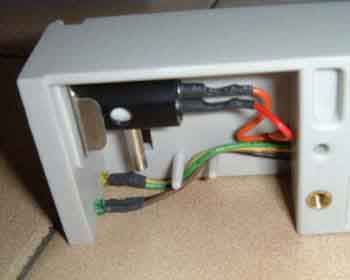

Pour les Racks, c'est exactement le même travail

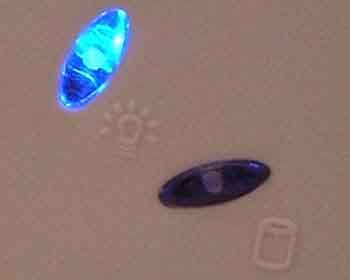

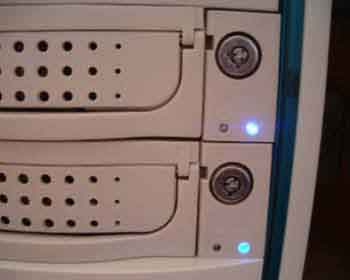

Et voilà le résultat : un très joli bleu
  et très lumineux ... et très cher :-(


III. Le FanBus
Pour contrôler les 8 ventilos de 80mm à l'intérieur
  et la lumière (et surtout pour le fun) Le fanbus s'impose.
  D'une conception simple au premier abord, ça se corse au moment de tout
  mettre en oeuvre.

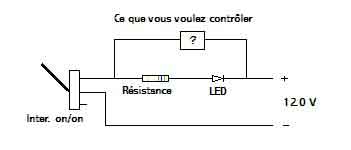

  Voici le shéma pour un interrupteur. Il suffit de le répéter
  autant de fois que l'on veut et de relier ensemble tous les + et les - (pas
  les + et les - ensemble hein ! sinon : pschhhhh !).
  Ne pas oublier la résistance (vert, bleu, marron, or) sinon adieu les
  belles leds à 15 balles :-(
  Pour ne pas que ce que vous voulez brancher dessus (un ventilo par ex.) ne souffre
  de la résistance et délivre moins de puissance, on le branche
  en parallèle. Il aura ainsi tous ses watts et la led ne cramera pas !
  L'interrupeur est de type ON/ON (c'est un inverseur en fait) c'est à
  dire qu'on branche le - au milieu et quand la bascule est vers le haut, ce sont
  les deux pattes du bas qui fonctionnent. Donc, quand la bascule est vers le
  bas, ce sont les deux pattes du haut qui fonctionnent.

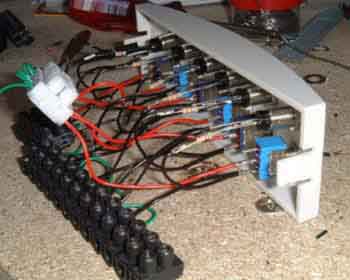

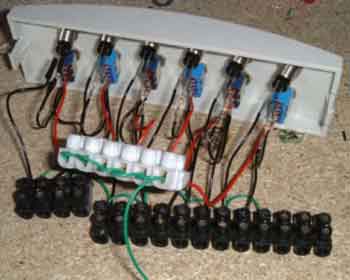

Voilà ce que ça donne après qq minutes de
  prise de tête :

Ce n'est pas la peine de vous baser sur les photos pour faire
  pareil, le sucre du haut ne sert à rien (enfin si, à relier toutes
  les pattes du milieu des switchs) mais ça rajoute des tas de fils. A
  l'arrière du sucre noir, on branche le ventilo (ou autre) +-+-+-+-+-
  et ainsi de suite. L'arrivée de jus générale se fait tout
  à droite du sucre noir (pas terminé au moment des photos). Bon...
  en tout cas, ça marche :-)

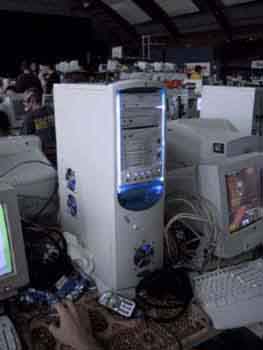

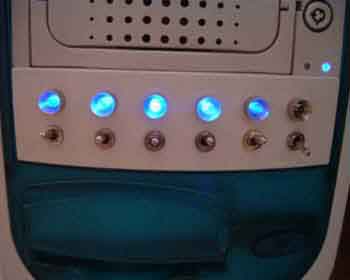

Succès assuré lors des Lan-parties !

Voilà, j'espère que tout ça vous donnera
  des idées ou éclaircira quelques zones d'ombres pour certains.
  Merci d'avoi lu jusqu'au bout !
Ma machine :

    | Proc. + ventilo |
    Athlon 900@1000 + Kanie 238M |


    | Ram |
    256 Mo pc-133 |


    | Carte mère |
    Abit KT7 |


    | D.durs |
    Western 40Go + Seagate 16Go et 6Go IDE |


    | Lecteurs |
    Pioneer DVD 116 |


    |   |
    Pioneer DVD 103 slot-in |


    |   |
    Graveur Ricoh 20x/10x/40x |


    | Carte Graphique |
    GeForce DDR Guillemot + ventilo de K6 |


    | Cartes diverses |
    Carte RAID Iwill udma 100 |


    |   |
    Carte WinTV |


    |   |
    Sound blaster live 1024 |


    |   |
    Carte réseau 10/100mb |


    |   |
    Voodoo banshee (pour le 2e écran) |


    | Divers |
    8 ventilos 80mm |
